[1]
Este vechiul tip AC(curent alt.) nerectificat . Deobicei acesta nu-i bun pentru nimic la peste 30kV, deoarece se va aprinde peste curând (Si deasemenea pentru ca are putine infasurari in bobinajul secundar si astfel este dificil sa obtii tensiuni inalte).Cu toate acestea este echipat pentru putere mai mare la iesire decat celelalte tipuri. Se gaseste in telivizoarele vechi.
[2]
Probabil este cel mai bun. Bobinajul secundar ii este impartit in sectiuni, care sunt separate de diode, asa ca aici este prezenta doar o mica tensiune AC, care face izolarea mai buna, asa ca acest model scoate tensiune mai mare decat tipul
[1]
(tensiuni de 60kv si cat mai mari). Se gaseste in telivizoarele noi.
Acest transformator este sursa de tensiune ridicata ideala pentru Bobina Tesla.
[3]
Este acelasi ca si
[2]
exceptand ca are un condensator te tensiune inalta la iesire, care il face aproape inutil pentru "desenarea arcurilor" (pentru ca in schimbul unui arc, vei obtine descarrcari cu scantei galagioase). Adeseori este de gasit in monitoare.
Cum sa gasesti pinul negativ de tensiune ridicata pe traful tau
>
Inainte de a face orice scantei cu traful tau, trebuie gasit pinul negativ de tensiune ridicata. Daca ai vechiul tip de traf fara diode, este usor. Poti sa-l gasesti cu un ohmetter, bobinajul secundar v-a avea oriunde de la cateva zeci la cateva mii de ohmi.
Daca ai noul tip cu diode din fabrica, nu poate fi masurat cu un ohmetru, pentru ca diodele incep sa conduca la ~20V. Din acest motiv, conecteaza conductorul pozitiv de aproximativ 30V (sursa de putere sau trei baterii 9v in serie) la firul de iesire al transformatorului, si masoara tensiunea dintre iesirea negativa a sursei de curent si toti pinii de la baza trafului. Pinul care da tensiunea cea mai mare va fi pinul negativ, care in toate cazurile ar trebui sa-l conectezi la masa(pamant)
>Niste drivere pentru transformatorul de linii (schemele sunt concepute pt. trafurile [1][2][3] de mai sus)<
[1]
Aceasta este cea mai simpla cale pentru ca un traf sa functioneze inafara TV-ului.Iti recomand sa construiesti acest driver prima data, ca sa te obisnuiesti cu tensiunile inalte (HV). Rezistentele sunt evaluate la 2w fiecare, la iesire va varia în funcţie de tensiunea de intrare şi de tipul de traf (flybak) utilizat, recomand folosirea tipurilor vechi de trafuri pentru acest driver..
Mai multe
[2]
Pe o gramada de website-uri vei gasi schemele unui 555 functionand stabil pulsand un mosfet, acest circuit nu ar fi trebuit construit deoarece este foarte inefiecient şi instabil. In schimb construieste-l pe urmatoru,care are o eficienta foarte mare,si tensiune ridicata la iesire. Cu acest tip de driver am facut un transformator(flyback) care scotea 110kv. Dupa cum poti vedea aici sunt niste diferente in designu meu in comparatie cu cel normal si stabil, primul lucru observat este faptul că există o poarta ciudata cu unda ascutita, toate acestea asigura o intoarere incetinita deasupra(pe) si o oprire foarte rapida, la intoarcere previne stricarea mosfetului la ciclurile cu datorie grea, si al doilea este ca aici este un condensator rezonant cvasi peste primar (bobina primara)
Mai multe

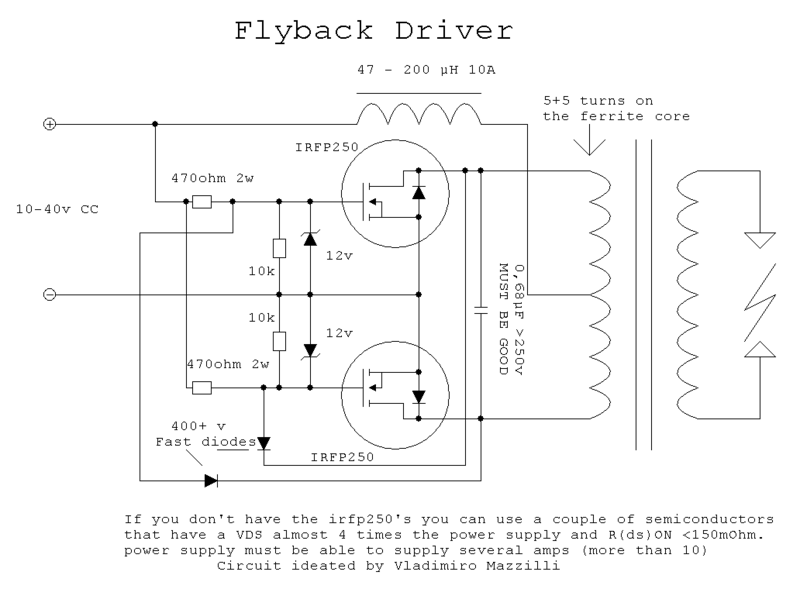

[3]
Urmatorul driver este departe de cel mai puternic si eficient. ZVS sta pentru 'voltaj zero la comutare', care inseamna fundamental ca atunci cand aici sunt 0v peste mosfet porneste apoi lasa curentul sa treaca,acesta la randul sau cauzeaza o incalzire foarte slaba, pentru exemplu daca ii dai cu 12v. Caldura produsa provine de la tranzistori drenajul non-ideal la sursa, asa ca obtinerea unui mosfet cu RDS foarte mic e importanta, exemple de astfel de MOSFET ar fi irfp250 care este folosit în designul original mazilli.
Mai multe
